一、水泵的選擇

1.確定泵站設計流程

城市用水量參差不齊，排水管道的污水流量也參差不齊。

2．泵站揚程的確定

泵頭可按如下方式計算：

H=Hss+Hsd+∑hs+∑hd（m）    （7—1）

由于污水泵站通常頭部較低，因此局部損失占總損失的很大比例，因此不容忽視。考慮到效率降低，管道阻力增大，能量損失為污水泵，確定泵壓頭后可提高1-2m的安全揚程。

3．選泵應注意的問題

（1）由于在泵運行期間收集罐中的水位發生變化，所選泵應在此變化范圍內的高效部分。當泵站中有兩個以上的泵時，不僅要在選擇泵時同時注意。它應該在運行期間和單泵運行期間的高效部分;

（2）為了擴大泵的使用范圍，各泵的流量應等于設計流量1≤2≤1≤3，最好采用相同類型的泵；

（3）從適應流量變化和節約電能的角度來看，尺寸較合適的模型能適應較寬的進水范圍。如果選擇兩種不同類型的泵，則小水泵的出水量不得少于大水泵出水量的一半；如果選擇一、兩個泵，小水泵產生的水量不小于大水泵產生的水量]/3；

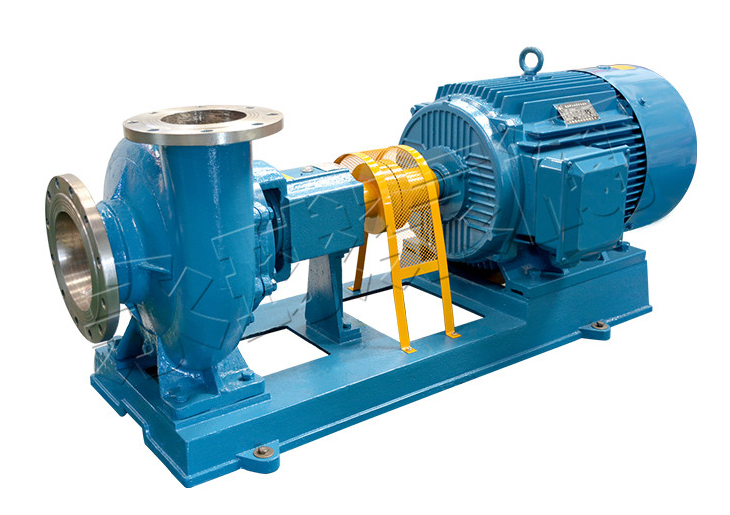

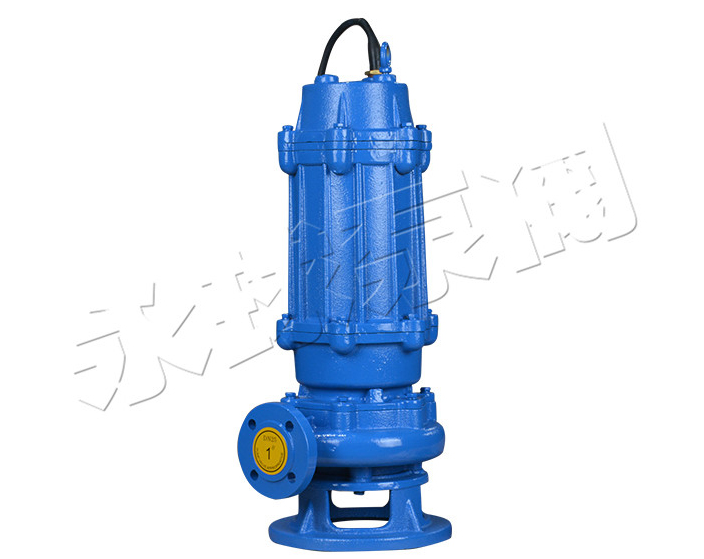

（4）大流量的排水泵站可選擇軸流泵，一般泵站決定離心污水泵，泵房不太深的情況可選擇PWF耐腐蝕污水泵、ZW高效無堵塞自吸排污泵；

（5）工業排水泵站的進水通常含有酸性，堿性或其他腐蝕性物質。因此，應選擇耐腐蝕性好的污水泵;

（6）泵站一般不超過四臺泵，同一類型的泵站，管道內只需安裝一套備用機組；如果超過四臺，除管道內安裝一套備用機組外，倉庫內還應預留一套備用機組。

二、集水池設計

1．集水池形式

污水泵站集水池形式有圓形、半圓形、矩形等多種形式。上口應為敞開式，四周圍有欄桿或短壁，有屋頂、梁鉤或滑輪，以滿足掛泥或格柵渣的要求。

2．集水池布置原則

為了保證水泵的正常運行，集水池的布置應考慮改善水泵吸水的水力條件，減少滯流和渦流。在安排中應注意以下幾點。

泵的吸入管或葉輪應具有足夠的淹沒深度，以防止空氣在形成渦流時被吸入或者。

(2)污水泵的吸入號角須保持在與池底所規定的距離。

泵吸管入口處的流動應均勻、平滑，無漩渦。各泵進口流量條件基本相同，流量不應突然膨脹或改變方向。

（4）集水池的入口速度和泵的入口速度盡可能的慢。

在清洗水池或維修水泵時，應在污水泵室的水池前設置閘門或閘門槽。

3．集水池容積

集水池的容積與進入泵站的流量、泵的類型、工作臺的數量及其工作系統、泵站的運行性質和啟動時間的變化有關。在滿足安裝格柵和吸管的前提下，保證泵的水力條件，并能及時排除污水的流入，集水池的容積應盡可能小。集水罐的容積如表所示。

自動控制污水泵站

泵站為一級工作：w=Q0/4n

泵站分兩級工作：w=（Q2-Q1）/4n

式中W為匯水池容積，m3；Q0為泵站一期出力，m3/h；Q1、Q2為泵站二期出力，m3/h；N為水泵每小時啟動次數，一般取n=6。

4．集水池的內部標高的確定（見圖7—6）

主要研究結果如下：(1)對于小型泵站，集水池的最高水位取在管渠底部的高程；

(2)對于大中型泵站，從進水口取高水位計算水位；

（3）從高水位到低水位，集水池有效水深一般為1.5-2.0。匯水池底部的坡度i=0.1-0.2，傾斜于匯水池。

(4)集水池的大小須確保泵具有良好的吸水狀況，而吸入管的角口須放置在集水池內，一般須向下布置，其下緣須低於集水池內的低水位0.4米，從坑底到喇叭口入口直徑的距離不小于喇叭嘴入口直徑的0.8倍，吸管的喇叭嘴邊緣到喇叭嘴入口直徑的距離不小于喇叭嘴入口直徑的0.75倍或1.0倍；當在同一吸入坑內安裝多個喇叭時，吸入喇叭之間的距離不小于喇叭入口直徑的1.5至2.0倍。

三、泵房（機器間）的布置

1．機組布置

污水泵站的單位數量一般不超過3個或4個；

泵站主機組的布置和通道寬度應符合下列要求，以保證機組的安全保護和維護

再求．

（1）相鄰兩臺機組凈距：電動機容量小于或等于55kw時，不小于0.8m；電動機容量大于55kw時，不小于1.2m。

(2)沒有起重設備的泵房，在每部機組的一邊，一般須有一條比該機組的闊度寬0.5米的渠道，但不得小於該條的條文。

（三）相鄰兩個單元突出的基本部分的間距和單元突出部分與墻壁之間的間距，以及泵房主通道的寬度和泵房的要求。

5.在設有橋式起重設備的泵房內，應有起重設備的通道。

4.3.5當設備需要在泵房內修理時，應留有設備的位置。設備的面積應根據最大設備（或部件）的外形尺寸確定，并在其周圍設置寬度不小于0.7米的通道。

2．管道布置

(1)每條污水泵吸入管路布置須設置一條獨立的吸入管。這不僅改善了泵的吸水性，還降低了管道堵塞的可能性。

吸入管的流速一般為1.0m/s和1.5m/s，不小于0.7m/s。當吸入管較短時，速度面適當增大。

喇叭口應安裝在吸入管入口處，其直徑為吸入管直徑的1.3-1.5倍。抽水管在水池中的位置和各部件之間的距離，可參照供水泵站的有關規定。

排水泵房設計為自灌水時，應在吸水管上安裝閘閥(軸流泵除外)，便于維修。非自灌泵，采用真空泵引水，不允許在吸入管口安裝底閥。由于底閥容易堵塞，影響了泵的啟動，增加了吸管的阻力。

2。設置在水壓管道中的壓力管的速度一般為1.0~2.5m/s。當兩個或多個泵與壓力管結合時，如果只有一個泵工作，則流速不得小于0.7米/秒，以避免在管內沉積。單個泵的水管與管道連接時，不得與干管的底部連接，以防止泵停止時雜質沉積于此。

當兩個或兩個以上的泵與一個出口管組合使用時，每個泵的出口管上應設置閘閥，閘閥與水泵之間應設置止回閥;如果使用單獨的出水管，并且可以自由流出通常，沒有止回閥和閘閥。

3．管道敷設

污水泵站管道敷設一般是開放的。吸管通常放在地面上。壓力管道通常安裝在頭頂上，沿托架上的墻壁安裝。管道不得在電氣設備上方通過。不得妨礙車站內的交通、設備的吊裝和維護。通道地面距管底不小于2.0m，HYY20130928管線應穩定。在泵房地板上鋪設管道時，應根據需要設置交叉設施。

四、第四，泵站內高程的確定。

自吸泵站底板的高度和機器底板基本相同。泵軸的高度可以通過喇叭口的高度和吸管上的配件的尺寸來確定。

對于非自灌式泵站，由于使用泵的真空吸力高度，機器底板的仰角通常高于收集槽的底板。泵軸的高程可根據泵允許的真空高度和局部條件確定；泵基礎的高程由泵軸的高程計算，然后確定機器之間的地板高程。機器之間的上層平臺的高度通常應比室外地板高0.5米。
